pascal13
NéoIti
NéoIti


Messages : 17
Date d'inscription : 18/10/2018

Câblage batterie - Page 2 Empty
MessageSujet: Re: Câblage batterie   Câblage batterie - Page 2 Icon_minitimeDim 8 Nov 2020 - 11:48

Bonjour Jose ,

C'est le problème des batteries en // , si l'une a une défaillance alors l'autre en subit les conséquences .

Attention aux batteries banner qui sont avec entretien , vérifier régulièrement le niveau d'eau , en plus dans le compartiment moteur , elles peuvent chauffer .

Pour régler le problème du // j'ai installé un Imanager de chez NDS et c'est vraiment top .
Il me semble qu'il y a déjà un blog ici sur ce produit  .

Pascal
Revenir en haut Aller en bas
l'aviateur
ItiTrèsActif
ItiTrèsActif
l'aviateur

Messages : 431
Date d'inscription : 01/09/2020
Age : 67
Localisation : St pantaleon de Larche 19 correze

Câblage batterie - Page 2 Empty
MessageSujet: Re: Câblage batterie   Câblage batterie - Page 2 Icon_minitimeVen 13 Nov 2020 - 9:12

bonjour a tous et toutes

voila j 'ai un petit doute

je suis en train d'instaler un convertiseur 12 volts 1500w en continue et 3000w en crete pur sinus

je vous joint le cablage que je pence faire  Shocked Shocked

si j'ai bien compris le cablage sur le CC la cellule a 12 volts 160 Amp  Smile Smile

mais moi si je me reprend sur les borne positif d'un batt et le negatif de l'autre je devrait avoir mes 160 Amp aussi

Revenir en haut Aller en bas
l'aviateur
ItiTrèsActif
ItiTrèsActif
l'aviateur

Messages : 431
Date d'inscription : 01/09/2020
Age : 67
Localisation : St pantaleon de Larche 19 correze

Câblage batterie - Page 2 Empty
MessageSujet: Re: Câblage batterie   Câblage batterie - Page 2 Icon_minitimeSam 14 Nov 2020 - 8:49

bonjour  Very Happy

personnes pour me donne un avis  Surprised
Revenir en haut Aller en bas
Polux
AdminIti
AdminIti
Polux

Messages : 15733
Date d'inscription : 06/02/2010
Age : 70
Localisation : Arlon - Belgique

Câblage batterie - Page 2 Empty
MessageSujet: Re: Câblage batterie   Câblage batterie - Page 2 Icon_minitimeSam 14 Nov 2020 - 9:52

Pour l'insertion des photos voir ici: https://www.clubitineo.net/t5566-insertion-de-photos-images-dans-un-message

Le lien vers l'image inclus dans ton message ne donne sur rien.

_________________
Cordialement,
Jean-Paul (dit Polux)
Revenir en haut Aller en bas
https://www.clubitineo.net
Polux
AdminIti
AdminIti
Polux

Messages : 15733
Date d'inscription : 06/02/2010
Age : 70
Localisation : Arlon - Belgique

Câblage batterie - Page 2 Empty
MessageSujet: Re: Câblage batterie   Câblage batterie - Page 2 Icon_minitimeSam 14 Nov 2020 - 9:55

Si tu branches le convertisseur sur le positif et le négatif tu aura la puissance et l'ampérage/heure de la batterie cellule.

_________________
Cordialement,
Jean-Paul (dit Polux)
Revenir en haut Aller en bas
https://www.clubitineo.net
pascal13
NéoIti
NéoIti


Messages : 17
Date d'inscription : 18/10/2018
Age : 65
Localisation : Ensues La Redonne

Câblage batterie - Page 2 Empty
MessageSujet: Re: Câblage batterie   Câblage batterie - Page 2 Icon_minitimeSam 14 Nov 2020 - 10:36

L'aviateur,
Ta question n'est pas clair .
Tu as une seule batterie cellule et elle est de 160Amp/h ?
Tu veux brancher ton convertisseur directement dessus ?

Alors oui le + à la borne + et le - à la borne - de la batterie , mais attention 1500W cela fait 125A , faut tirer un câble de section conséquent suivant la longueur de la ligne .
Revenir en haut Aller en bas
l'aviateur
ItiTrèsActif
ItiTrèsActif
l'aviateur

Messages : 431
Date d'inscription : 01/09/2020
Age : 67
Localisation : St pantaleon de Larche 19 correze

Câblage batterie - Page 2 Empty
MessageSujet: Re: Câblage batterie   Câblage batterie - Page 2 Icon_minitimeSam 14 Nov 2020 - 11:53

Pour l'insertion des photos voir ici: https://www.clubitineo.net/t5566-insert…un-message

Le lien vers l'image inclus dans ton message ne donne sur rien.


ah ok


je vais donc suivre ton tuto pas a pas  Very Happy Very Happy


salut pascal13
avec l'image ca devrais etre plus clair  arf


on le dit bien un petit dessin vos mieux qu 'un grand discourt  bop bop
Revenir en haut Aller en bas
Polux
AdminIti
AdminIti
Polux

Messages : 15733
Date d'inscription : 06/02/2010
Age : 70
Localisation : Arlon - Belgique

Câblage batterie - Page 2 Empty
MessageSujet: Re: Câblage batterie   Câblage batterie - Page 2 Icon_minitimeSam 14 Nov 2020 - 12:10

l'aviateur a écrit:
on le dit bien un petit dessin vos mieux qu 'un grand discourt  bop bop

43657

_________________
Cordialement,
Jean-Paul (dit Polux)
Revenir en haut Aller en bas
https://www.clubitineo.net
l'aviateur
ItiTrèsActif
ItiTrèsActif
l'aviateur

Messages : 431
Date d'inscription : 01/09/2020
Age : 67
Localisation : St pantaleon de Larche 19 correze

Câblage batterie - Page 2 Empty
MessageSujet: Re: Câblage batterie   Câblage batterie - Page 2 Icon_minitimeSam 14 Nov 2020 - 14:06

Câblage batterie - Page 2 Branch10
et la SVP elle vous apparait l'image   Wink Wink
car sur mon ordi sur mon premier post elle apparais  Shocked c'est pour cela que j'ai cru que vous la voyer
Revenir en haut Aller en bas
pascal13
NéoIti
NéoIti


Messages : 17
Date d'inscription : 18/10/2018
Age : 65
Localisation : Ensues La Redonne

Câblage batterie - Page 2 Empty
MessageSujet: Re: Câblage batterie   Câblage batterie - Page 2 Icon_minitimeSam 14 Nov 2020 - 15:10

Donc tu as 2 batteries qui sont dans le moteur si j'interprète ton schéma .

Donc oui pour le branchement , mais attention à la section du câble  .

Regarde ce lien ci dessous mais a mon avis tu dois mettre minimum du 16mm carré voir plus :-)

https://www.orange-marine.com/content/155-section-de-cable-d-une-installation-electrique
Revenir en haut Aller en bas
CHRIS 83
GigaIti
GigaIti


Messages : 1898
Date d'inscription : 13/12/2012
Age : 71
Localisation : Callian var France

Câblage batterie - Page 2 Empty
MessageSujet: Re: Câblage batterie   Câblage batterie - Page 2 Icon_minitimeSam 14 Nov 2020 - 16:24

Bonjour,

J'attendais de voir ton schéma avant de répondre.
C'est bien la bonne façon de faire.
Une protection serait sans doute la bienvenue.

Bon montage.
Revenir en haut Aller en bas
l'aviateur
ItiTrèsActif
ItiTrèsActif
l'aviateur

Messages : 431
Date d'inscription : 01/09/2020
Age : 67
Localisation : St pantaleon de Larche 19 correze

Câblage batterie - Page 2 Empty
MessageSujet: Re: Câblage batterie   Câblage batterie - Page 2 Icon_minitimeSam 14 Nov 2020 - 16:49

pascal13 a écrit:
Donc tu as 2 batteries qui sont dans le moteur si j'interprète ton schéma .

Donc oui pour le branchement , mais attention à la section du câble  .

Regarde ce lien ci dessous mais a mon avis tu dois mettre minimum du 16mm carré voir plus :-)

https://www.orange-marine.com/content/155-section-de-cable-d-une-installation-electrique
oui deux batterie
c'est du cable de recup qui alimenter des armoires electrique pour les fetes foraine  Smile
je viens de mesure au pied a coulise l'ame en cuivre il fait 7 m/m de diametre  Surprised
donc si mes calcul sont juste  3.5 x3.5 x3.14 = 38.46 ( mais sa reste a voir  Embarassed   )
et juste pour info j' ai placer sur le petit meuble derrier le chauffeur
ce qui fait plus ou moins 2.50 ou 3 metre de cable

merci

ps : pour chris 83 oui un fusible 50 amp est prevu se sera bon ??
Revenir en haut Aller en bas
Polux
AdminIti
AdminIti
Polux

Messages : 15733
Date d'inscription : 06/02/2010
Age : 70
Localisation : Arlon - Belgique

Câblage batterie - Page 2 Empty
MessageSujet: Re: Câblage batterie   Câblage batterie - Page 2 Icon_minitimeSam 14 Nov 2020 - 17:09

Ok pour le schéma (tu vois, l'insertion d'image c'est pas sorcier) et 30A de fusible, c'est parfait.
Seule remarque, il faut tenter de réduire au maxi la distance entre les batteries et le convertisseur sauf à mettre du câble de très forte section sinon risque de chauffe et, à la limite, d'incendie..

_________________
Cordialement,
Jean-Paul (dit Polux)
Revenir en haut Aller en bas
https://www.clubitineo.net
l'aviateur
ItiTrèsActif
ItiTrèsActif
l'aviateur

Messages : 431
Date d'inscription : 01/09/2020
Age : 67
Localisation : St pantaleon de Larche 19 correze

Câblage batterie - Page 2 Empty
MessageSujet: Re: Câblage batterie   Câblage batterie - Page 2 Icon_minitimeSam 14 Nov 2020 - 17:59

MERCI a tous  Very Happy Very Happy Very Happy Very Happy
pour ce qui est de l utilite c'est juste occasionellement la cafetiere senceo ou le micro onde   Cool
Revenir en haut Aller en bas
CHRIS 83
GigaIti
GigaIti


Messages : 1898
Date d'inscription : 13/12/2012
Age : 71
Localisation : Callian var France

Câblage batterie - Page 2 Empty
MessageSujet: Re: Câblage batterie   Câblage batterie - Page 2 Icon_minitimeDim 15 Nov 2020 - 9:52

Bonjour,

+1 avec Polux.

Les protections en aval doivent être plus faibles que celles en tête.
Les consommables  énergivores doivent être le plus près possible des batteries.
Revenir en haut Aller en bas
l'aviateur
ItiTrèsActif
ItiTrèsActif
l'aviateur

Messages : 431
Date d'inscription : 01/09/2020
Age : 67
Localisation : St pantaleon de Larche 19 correze

Câblage batterie - Page 2 Empty
MessageSujet: Re: Câblage batterie   Câblage batterie - Page 2 Icon_minitimeDim 15 Nov 2020 - 11:34

bonjour  Very Happy

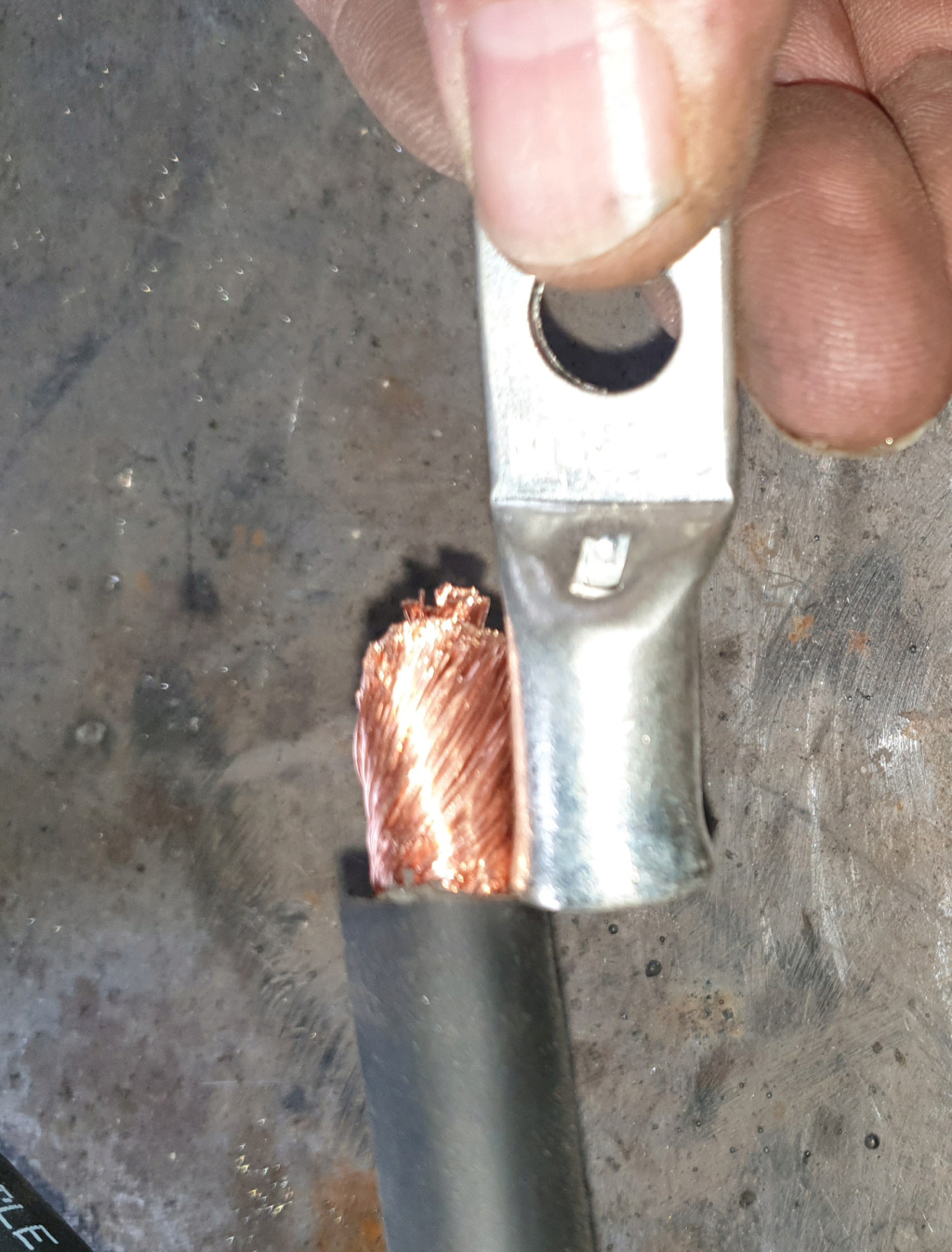

les cables que j'ai utiliser  Shocked

j'en ai fait des cable de demarage 2 fois 5 metre pour demare L'ULM
( moteur BMW 1200 gs aventure 100cv a 6000 tours )

mais je demare avec le gros tracteur du fiston et de fourgon et des voitures

j'en ai monter aussi sur mon poste de soudure 180amp

et cela pour dire que sa me paraissais assez gros comme section car je n'ais jamais eu de problème avec  Wink Wink

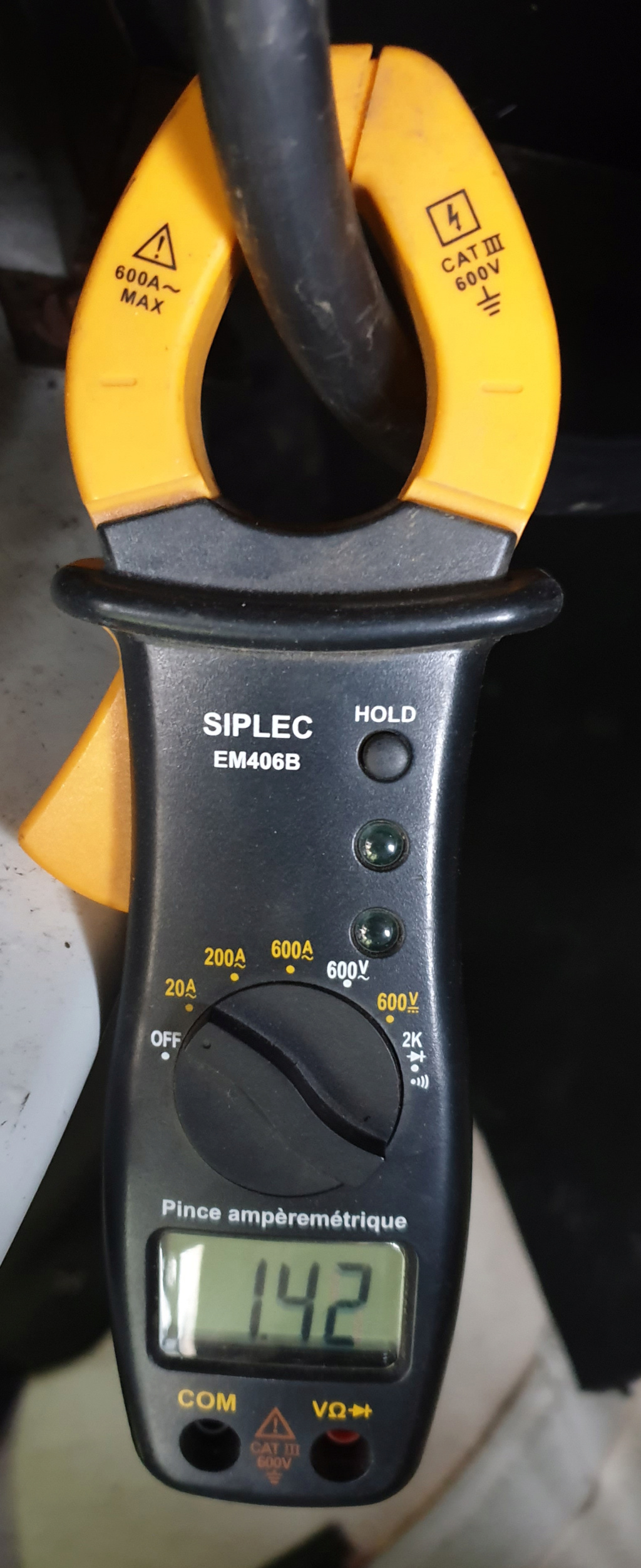

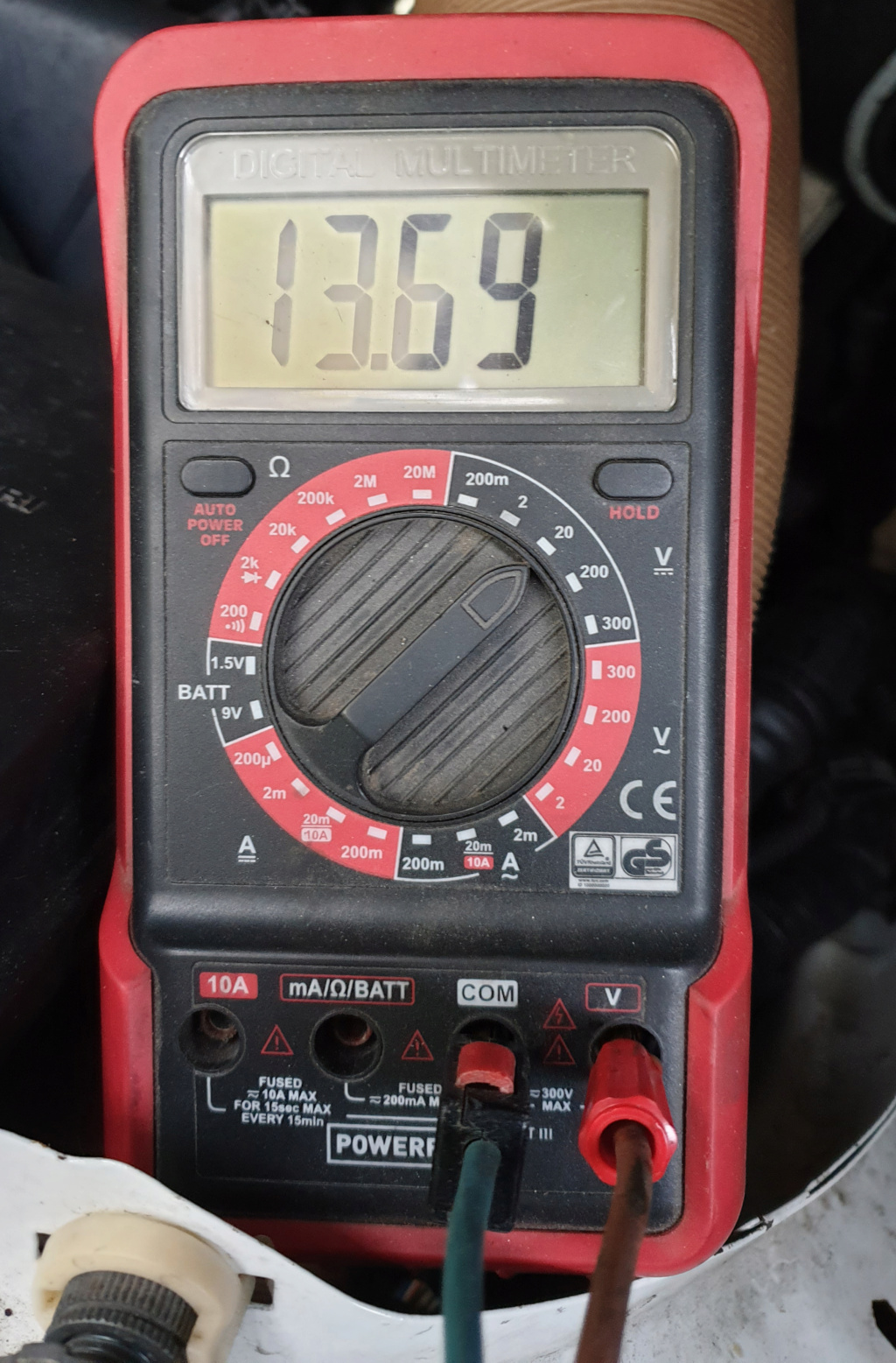

j'ai fais quelque essais  Cool

n° 1 )  2 meuleuse d'angle une de 750 w et l'autre de 650w sa tourne sans problème
n° 2 )  1 meuleuse d'angle 2000w boch  doit de lancer puis tourne normalement
n° 3 )  la cafetière 1450 w demare chauffe puis le convertiseur se met en securiter je débranche et rebranche aussi tôt et elle fini son travail , j'ai fait 3 ou 4 fois l'essais il ne se met pas en securiter a chaque fois
j'ai aussi regarder si les cables chaufait il était froid comme si je ne m'en était pas servi

en résumer je vais surveiller ca quand même  Smile Smile

PS : j'ai aussi mesure les cable
le + qui est sur la batterie gauche ( assis au volant ) -+2 metre
le -  qui est sur la batterie droite -+ 3 metre

voili voilou c'est tout pour le moment
Revenir en haut Aller en bas
jeani
ItiHyperActif
ItiHyperActif
jeani

Messages : 682
Date d'inscription : 10/10/2014
Age : 67
Localisation : SEINE MARITIME

Câblage batterie - Page 2 Empty
MessageSujet: Re: Câblage batterie   Câblage batterie - Page 2 Icon_minitimeDim 15 Nov 2020 - 16:34

Bonjour
Pour info le câblage vu la distance devrait être fait en 35 carré et le fusible de protection devrait faire 125 amp
Par contre il faut faire gaffe avec ces installations qui demandent rigueur et compétences si l'on ne veut pas mettre le feu au camping car.
Ne pas oublier que tirer ces grosses puissances sur des batteries n'est pas anodin.
Dernière précision si ton câble fait 7mn de diametre c'est du 16 carré pas
Assez gros pour cabler ton convertisseur.
Revenir en haut Aller en bas
l'aviateur
ItiTrèsActif
ItiTrèsActif
l'aviateur

Messages : 431
Date d'inscription : 01/09/2020
Age : 67
Localisation : St pantaleon de Larche 19 correze

Câblage batterie - Page 2 Empty
MessageSujet: Re: Câblage batterie   Câblage batterie - Page 2 Icon_minitimeDim 15 Nov 2020 - 18:42

bonsoir  Very Happy

bon ben je vais m'en remetre a la majoriter je vais commender des gros cables  sing

merci a tous pour le partages des conseil
Revenir en haut Aller en bas
jeani
ItiHyperActif
ItiHyperActif
jeani

Messages : 682
Date d'inscription : 10/10/2014
Age : 67
Localisation : SEINE MARITIME

Câblage batterie - Page 2 Empty
MessageSujet: Re: Câblage batterie   Câblage batterie - Page 2 Icon_minitimeDim 15 Nov 2020 - 18:56

Bonjour
Non seulement il te faut respecter les sections,mais aussi le bon sertissage des cosses car tu peut tirer 125 amp, donc mettre la bonne protection 125 amp et non 30 amp comme conseillé plus haut.
Au risque de me répéter quand on tire de telles intensités il faut être très rigoureux et avoir certaines compétences pour faire l'installation dans les règles de l'art.
Revenir en haut Aller en bas
l'aviateur
ItiTrèsActif
ItiTrèsActif
l'aviateur

Messages : 431
Date d'inscription : 01/09/2020
Age : 67
Localisation : St pantaleon de Larche 19 correze

Câblage batterie - Page 2 Empty
MessageSujet: Re: Câblage batterie   Câblage batterie - Page 2 Icon_minitimeDim 15 Nov 2020 - 19:09

Câblage batterie - Page 2 20201110
pour sertir les cables j'avais trouver cela pour 20euro sur un vide grenier  Very Happy Very Happy
Revenir en haut Aller en bas
jeani
ItiHyperActif
ItiHyperActif
jeani

Messages : 682
Date d'inscription : 10/10/2014
Age : 67
Localisation : SEINE MARITIME

Câblage batterie - Page 2 Empty
MessageSujet: Re: Câblage batterie   Câblage batterie - Page 2 Icon_minitimeDim 15 Nov 2020 - 19:42

Bonjour
Tu peut sertir du 35 carré avec cette pince ?
Sinon tu n'a pas un coffre dans la cellule ou tu pourrait ramener tes batteries et ton convertisseur ce qui limiterait les longueurs de câbles et facilite l'entretien des batteries.
J'avais fait cela sur un FB600 tu n'a juste que la ligne de charge à ramener aux batteries c'est plus simple et plus facile.
A réfléchir.
Revenir en haut Aller en bas
l'aviateur
ItiTrèsActif
ItiTrèsActif
l'aviateur

Messages : 431
Date d'inscription : 01/09/2020
Age : 67
Localisation : St pantaleon de Larche 19 correze

Câblage batterie - Page 2 Empty
MessageSujet: Re: Câblage batterie   Câblage batterie - Page 2 Icon_minitimeDim 15 Nov 2020 - 20:20

oui elle mesure 40 cm sans les ralonges du manche
les empreintes  tourne sur elle même
ils y a quatre position
et celle qui sont sur la photos sont les plus petites et j'ai sertis le 16 carre sans problème  Very Happy
Revenir en haut Aller en bas
pascal13
NéoIti
NéoIti


Messages : 17
Date d'inscription : 18/10/2018
Age : 65
Localisation : Ensues La Redonne

Câblage batterie - Page 2 Empty
MessageSujet: Re: Câblage batterie   Câblage batterie - Page 2 Icon_minitimeDim 15 Nov 2020 - 20:25

l'aviateur a écrit:
MERCI a tous  Very Happy Very Happy Very Happy Very Happy
pour ce qui est de l utilite c'est juste occasionellement la cafetiere senceo ou le micro onde   Cool


C'est la cafetière qui est le plus énergivore , le micro onde c'est 900W maxi voir 700W donc plus facile a gérer .
Pour cela j'utilise une machine à café portative , vous avez une société francaise :
https://www.handpresso.com/fr/handcoffee-auto-12v-10.html

ou chinoise
https://fr.aliexpress.com/item/10000015784235.html?spm=a2g0s.9042311.0.0.18146c37v1Hrla

A vous de voir .
Revenir en haut Aller en bas
jeani
ItiHyperActif
ItiHyperActif
jeani

Messages : 682
Date d'inscription : 10/10/2014
Age : 67
Localisation : SEINE MARITIME

Câblage batterie - Page 2 Empty
MessageSujet: Re: Câblage batterie   Câblage batterie - Page 2 Icon_minitimeDim 15 Nov 2020 - 20:42

Revenir en haut Aller en bas
l'aviateur
ItiTrèsActif
ItiTrèsActif
l'aviateur

Messages : 431
Date d'inscription : 01/09/2020
Age : 67
Localisation : St pantaleon de Larche 19 correze

Câblage batterie - Page 2 Empty
MessageSujet: Re: Câblage batterie   Câblage batterie - Page 2 Icon_minitimeMar 8 Déc 2020 - 20:02

bonjour a toutes et tous  Very Happy

j'ai demander a jean paul (polux) de suprimer mon annonce de vend  convertiseur Shocked
je ne le vend plus car sa marche maintenant ( et merci d'avoir insister pour metre des gros cable  Surprised

 j'ai mis des cables de 50 carre a la place du 16 carre  Laughing Laughing

                       ( et pour la personne qui me disait cosses sertis a la pinces voila )
Câblage batterie - Page 2 Denuda11
Câblage batterie - Page 2 Certis12
Câblage batterie - Page 2 Protec12

                                      maintenant les differences mesures comme je l'avais dit que je ferrais

                                                                   Amperages convertiseur seul
Câblage batterie - Page 2 Cafeti13

                                            Voltages  cafetiere en marche moteur a l'arret

Câblage batterie - Page 2 Cafeti14


                                                                 Amperages cafetiere en marche

Câblage batterie - Page 2 Cafeti15



                                   Voltages cafetiere en marche moteur et moteur en marche

Câblage batterie - Page 2 Cafeti16

et maintenant je peu faire 8 cafe avec ma senceo 1450W sans probleme et les cable reste froid  bouncy bouncy bouncy

voili voilou  Wink

et encore merci a tous
Revenir en haut Aller en bas
jeani
ItiHyperActif
ItiHyperActif
jeani

Messages : 682
Date d'inscription : 10/10/2014
Age : 67
Localisation : SEINE MARITIME

Câblage batterie - Page 2 Empty
MessageSujet: Re: Câblage batterie   Câblage batterie - Page 2 Icon_minitimeMar 8 Déc 2020 - 20:21

Bonjour
Le câble ok
Les cosses nickel par contre tu aurais mis de la gaine thermo rétractable cela faisait plus pro
De plus je ne comprends pas la mesure avec la cafetiere en route tu devrais afficher environ 120 amp !!!
Et 1,4amp a vide cela fait beaucoup tu n'a pas intérêt à l'oublier.
Revenir en haut Aller en bas


Câblage batterie

Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 3Aller à la page : Précédent  1, 2, 3  Suivant

 Sujets similaires

-
» Help - Branchement autoradio avec diode anti-retour
» BATTERIE PL
» Batterie sur MB 700
» Coupleur batterie
» Batterie cellule

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le forum des camping-cars ITINEO :: Le Forum :: Informatique, électronique, GPS, TV et nouvelles technologies (accès libre)-
