Transformateur  Empty
MessageSujet: Transformateur    Transformateur  Icon_minitimeJeu 11 Nov 2021 - 10:20

Bonjour à quel endroit dans le camping car je peux racorder montransformateur 12/220 sans faire trop de bricollage je suis nul !. suis sur itineo FB 600 integral.
Merci
Revenir en haut Aller en bas
l'aviateur
ItiTrèsActif
ItiTrèsActif
l'aviateur

Messages : 391
Date d'inscription : 01/09/2020
Age : 67
Localisation : St pantaleon de Larche 19 correze

Transformateur  Empty
MessageSujet: Re: Transformateur    Transformateur  Icon_minitimeJeu 11 Nov 2021 - 11:27

salut  Smile
le convertisseur se branche au plus près des batteries avec des cables aux minimun de 25 carre et plus tu mes long de cable plus il de faudra mètre gros
ex moi je j'ai pas loin de 3,50 m du 35 carre passer mais j'ai mis du 50 par securité
il fait 1500 w et j'alimente un micro onde de 900w ou une cafetiere expreso 1250w
mais aussi tout dépend du convertiseur ; quelle puissance fait t'il ??
dans l'idéal c'est un pur sinu qu'il faut
( mais je ne connait pas le  FB 600 integral. )
Revenir en haut Aller en bas
Roxy63
ItiHyperActif
ItiHyperActif
Roxy63

Messages : 784
Date d'inscription : 13/09/2010
Age : 63
Localisation : proximité de Clermont-Ferrand (63)

Transformateur  Empty
MessageSujet: Re: Transformateur    Transformateur  Icon_minitimeJeu 11 Nov 2021 - 13:19

Bonjour,
La (es) batterie (es) auxilliaires se situent normalement dans le compartiment moteur.
Pourriez vous nous indiquer de quelle façon vous avez dissumulé les cables qui relient batterie/convertisseur ?
Vous remerciant par avance
Revenir en haut Aller en bas
l'aviateur
ItiTrèsActif
ItiTrèsActif
l'aviateur

Messages : 391
Date d'inscription : 01/09/2020
Age : 67
Localisation : St pantaleon de Larche 19 correze

Transformateur  Empty
MessageSujet: Re: Transformateur    Transformateur  Icon_minitimeJeu 11 Nov 2021 - 14:27

Roxy63 a écrit:
Bonjour,
La (es) batterie (es) auxilliaires se situent normalement dans le compartiment moteur.
Pourriez vous nous indiquer de quelle façon vous avez dissumulé les cables qui relient batterie/convertisseur ?
Vous remerciant par avance
bonjour
je suppose que c'est pour moi la question ?

j'ai démonter le plastique cote chauffeur et j'ai longer le bas de porte en passant sous le tapis j'ai mis une plaque sur le marche pied pour rattraper l'èpaiseur du cable

voila quelle photos plus parlante

Transformateur  20211110


Transformateur  20211111
Transformateur  20211112
Transformateur  20211113
Revenir en haut Aller en bas
Roxy63
ItiHyperActif
ItiHyperActif
Roxy63

Messages : 784
Date d'inscription : 13/09/2010
Age : 63
Localisation : proximité de Clermont-Ferrand (63)

Transformateur  Empty
MessageSujet: Re: Transformateur    Transformateur  Icon_minitimeJeu 11 Nov 2021 - 17:10

Merci ... pour tout  Wink
Je m'aperçois que pour tous ceux qui ont installé un convertisseur de cette puissance (c'est à dire relié directement aux cosses de la batterie), aucun d'entre nous n'a pu trouver la façon dont on pourrait occulter totalement les cables.
Ne peut on pas le brancher directement sur la prise cellule 12 volts ?
Revenir en haut Aller en bas
NOEL52
ItiTrèsActif
ItiTrèsActif


Messages : 440
Date d'inscription : 07/12/2016
Age : 69
Localisation : CHAUMONT

Transformateur  Empty
MessageSujet: Re: Transformateur    Transformateur  Icon_minitimeJeu 11 Nov 2021 - 18:04

Bonjour
Si tu es nul en électricité, fais installer ton convertisseur. Certaines erreurs de câblage ( section) n'a pardonnent pas .
Risque d'échauffement et incendie.
Revenir en haut Aller en bas
Roxy63
ItiHyperActif
ItiHyperActif
Roxy63

Messages : 784
Date d'inscription : 13/09/2010
Age : 63
Localisation : proximité de Clermont-Ferrand (63)

Transformateur  Empty
MessageSujet: Re: Transformateur    Transformateur  Icon_minitimeJeu 11 Nov 2021 - 18:07

NOEL52 a écrit:
Bonjour
Si tu es nul en électricité, fais installer ton convertisseur. Certaines erreurs de câblage ( section) n'a pardonnent pas .
Risque d'échauffement et incendie.

Noël ... il n'y a pas qu'en électricité  Laughing ... de plus assez maniaque.
Revenir en haut Aller en bas
grand guigui
NéoIti
NéoIti


Messages : 22
Date d'inscription : 16/11/2019
Age : 52
Localisation : Lot

Transformateur  Empty
MessageSujet: Re: Transformateur    Transformateur  Icon_minitimeJeu 11 Nov 2021 - 18:20

merci pour vos messages , c'est un convertisseur 2000w et j'ai dans le compatiment moteur 2 bateries cellule une de chaque coté  . Du coup j'aurai voulu me connecter sur une arrivée 12 volt dans la cellule, dans la mesure ou la section des fils est suffisante .
Car si je me branche sur une des deux bateries est ce que ça va tirer sur les deux ou sur une seule ?
Revenir en haut Aller en bas
grand guigui
NéoIti
NéoIti


Messages : 22
Date d'inscription : 16/11/2019
Age : 52
Localisation : Lot

Transformateur  Empty
MessageSujet: Re: Transformateur    Transformateur  Icon_minitimeJeu 11 Nov 2021 - 18:21

oui c'est du pur sinus
Revenir en haut Aller en bas
Polux
AdminIti
AdminIti
Polux

Messages : 15381
Date d'inscription : 06/02/2010
Age : 70
Localisation : Arlon - Belgique

Transformateur  Empty
MessageSujet: Re: Transformateur    Transformateur  Icon_minitimeJeu 11 Nov 2021 - 18:27

Roxy63 a écrit:
Ne peut on pas le brancher directement sur la prise cellule 12 volts ?

Comme dit plus haut: problème de section de câbles insuffisante.  Il faut une alimentation dédiée pour le convertisseur avec une section suffisante (par ex 25mm²) et une longueur de câbles la plus courte possible.  Ceci dans le but d'éviter l'échauffement des câbles qui peut aboutir à un incendie.  La réflexion sur la compétence, ou plutôt l'incompétence d'un installateur amateur est sensée, il vaut effectivement mieux faire appel à un professionnel si on n'y connait rien en électricité.

_________________
Cordialement,
Jean-Paul (dit Polux)
Revenir en haut Aller en bas
https://www.clubitineo.net
grand guigui
NéoIti
NéoIti


Messages : 22
Date d'inscription : 16/11/2019
Age : 52
Localisation : Lot

Transformateur  Empty
MessageSujet: Re: Transformateur    Transformateur  Icon_minitimeJeu 11 Nov 2021 - 18:36

je comprends que vous ne voullez pas engager la responsabilité du forum, évidement j'ai conscience de la dangerosité d'une mauvaise installation , c'est pour cela que je prends les renseignements nécessaires avant d'engager quoique se soit.
Je n'ai pas l'intention de passer par un professionnel. j'ai bien noté pour la section des cables . Je vais me debrouiller avec des tutos sur internet .
merci et bonne soirée a tous
Revenir en haut Aller en bas
Polux
AdminIti
AdminIti
Polux

Messages : 15381
Date d'inscription : 06/02/2010
Age : 70
Localisation : Arlon - Belgique

Transformateur  Empty
MessageSujet: Re: Transformateur    Transformateur  Icon_minitimeJeu 11 Nov 2021 - 18:41

grand guigui a écrit:
...si je me branche sur une des deux bateries est ce que ça va tirer sur les deux ou sur une seule ?

Les batteries étant obligatoirement raccordées en parallèle (voir ci-dessous), elles vont se décharger ensemble.

Transformateur  Branch12

Transformateur  Branch13

_________________
Cordialement,
Jean-Paul (dit Polux)
Revenir en haut Aller en bas
https://www.clubitineo.net
grand guigui
NéoIti
NéoIti


Messages : 22
Date d'inscription : 16/11/2019
Age : 52
Localisation : Lot

Transformateur  Empty
MessageSujet: Re: Transformateur    Transformateur  Icon_minitimeJeu 11 Nov 2021 - 18:54

Merci polux !
je vais donc me connecter direct sur une batterie ça sera plus sur ! il me reste à trouver les cables de bonne section et surtout les embouts qui corespondent pour connecter la baterie et ceux pour le transfo.
peut etre un site a me recommander pour trouver tout ça ?
Revenir en haut Aller en bas
jeani
ItiHyperActif
ItiHyperActif
jeani

Messages : 657
Date d'inscription : 10/10/2014
Age : 66
Localisation : SEINE MARITIME

Transformateur  Empty
MessageSujet: Re: Transformateur    Transformateur  Icon_minitimeVen 12 Nov 2021 - 7:23

grand guigui a écrit:
Merci polux !
je vais donc me connecter direct sur une batterie ça sera plus sur ! il me reste à trouver les cables de bonne section et surtout les embouts qui corespondent pour connecter la baterie et ceux pour le transfo.
peut etre un site a me recommander pour trouver tout ça ?
Bjr
Au vu de tes connaissances limitées dans ce domaine à ta place je passerai par un professionnel pour le cablage de ton convertisseur.
Avec de telles puissances de convertisseur il y a des règles bien précises à respecter si on ne veut pas mettre le feu au cc  grr
PRUDENCE  chin
Revenir en haut Aller en bas
l'aviateur
ItiTrèsActif
ItiTrèsActif
l'aviateur

Messages : 391
Date d'inscription : 01/09/2020
Age : 67
Localisation : St pantaleon de Larche 19 correze

Transformateur  Empty
MessageSujet: Re: Transformateur    Transformateur  Icon_minitimeVen 12 Nov 2021 - 7:37

grand guigui a écrit:

je vais donc me connecter direct sur une batterie ça sera plus sur ! il me reste à trouver les cables de bonne section et surtout les embouts qui corespondent pour connecter la baterie et ceux pour le transfo.
salut  Smile  grand guigui

pas sur UNE baterrie mais les DEUX   ( (elle sont monter en parallele ) le plus de l'une et le moins de l'autre )
ce qui equilibre la decharge et de plus tu recupere le max des AMP

je voie que tu est du lot et moi de larche en correze

si tu veut j'ai une pince a sertir les grosses  cosses

si sa t'intérèse on peut se contacter en MP
Revenir en haut Aller en bas
Polux
AdminIti
AdminIti
Polux

Messages : 15381
Date d'inscription : 06/02/2010
Age : 70
Localisation : Arlon - Belgique

Transformateur  Empty
MessageSujet: Re: Transformateur    Transformateur  Icon_minitimeVen 12 Nov 2021 - 14:25

l'aviateur a écrit:
pas sur UNE baterrie mais les DEUX   ( (elle sont monter en parallele ) le plus de l'une et le moins de l'autre )
ce qui equilibre la decharge et de plus tu recupere le max des AMP

Je confirme, c'est ce qu'indiquait mon schéma
Transformateur  Branch14

_________________
Cordialement,
Jean-Paul (dit Polux)
Revenir en haut Aller en bas
https://www.clubitineo.net
l'aviateur
ItiTrèsActif
ItiTrèsActif
l'aviateur

Messages : 391
Date d'inscription : 01/09/2020
Age : 67
Localisation : St pantaleon de Larche 19 correze

Transformateur  Empty
MessageSujet: Re: Transformateur    Transformateur  Icon_minitimeVen 12 Nov 2021 - 14:31

Polux a écrit:
l'aviateur a écrit:
pas sur UNE baterrie mais les DEUX   ( (elle sont monter en parallele ) le plus de l'une et le moins de l'autre )
ce qui equilibre la decharge et de plus tu recupere le max des AMP

Je confirme, c'est ce qu'indiquait mon schéma
Transformateur  Branch14
je n'ai pas sus recupère ton schéma pour lui mètre dans le post que j'ai fait
Revenir en haut Aller en bas
Polux
AdminIti
AdminIti
Polux

Messages : 15381
Date d'inscription : 06/02/2010
Age : 70
Localisation : Arlon - Belgique

Transformateur  Empty
MessageSujet: Re: Transformateur    Transformateur  Icon_minitimeVen 12 Nov 2021 - 14:50

Pas de souci, l'important c'est d'être compris...

_________________
Cordialement,
Jean-Paul (dit Polux)
Revenir en haut Aller en bas
https://www.clubitineo.net
jeani
ItiHyperActif
ItiHyperActif
jeani

Messages : 657
Date d'inscription : 10/10/2014
Age : 66
Localisation : SEINE MARITIME

Transformateur  Empty
MessageSujet: Re: Transformateur    Transformateur  Icon_minitimeVen 12 Nov 2021 - 14:58

grand guigui a écrit:
merci pour vos messages , c'est un convertisseur 2000w et j'ai dans le compatiment moteur 2 bateries cellule une de chaque coté  . Du coup j'aurai voulu me connecter sur une arrivée 12 volt dans la cellule, dans la mesure ou la section des fils est suffisante .
Car si je me branche sur une des deux bateries est ce que ça va tirer sur les deux ou sur une seule ?
Bjr
Quand je vois d'où part grand guigui je me demande si c'est lui rendre service que de lui expliquer comment cabler son convertisseur de 2000w  on parle quand même d'intensité de 160 amperes sous 12 volts ce qui n'est pas anodin et sans risques  grr
Je ne prendrai pas une telle responsabilité à votre place même si c'est bon esprit ,un incendie est vite arrivé.
Revenir en haut Aller en bas
Polux
AdminIti
AdminIti
Polux

Messages : 15381
Date d'inscription : 06/02/2010
Age : 70
Localisation : Arlon - Belgique

Transformateur  Empty
MessageSujet: Re: Transformateur    Transformateur  Icon_minitimeVen 12 Nov 2021 - 16:02

On lui a bien précisé, vu le peu de connaissance qu'il semble avoir, qu'il ferait mieux de faire appel à un pro.  Mais comme il désire faire le job lui-même, je lui donne ses conseils précis pour éviter qu'il fasse une erreur de branchement.  Pour le reste, c'est à lui à prendre ses responsabilités.

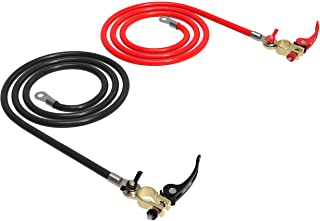

Une précision que j'ai oubliée, prévoir des câbles d'au moins 25 mm² de section munis de cosses serties à faire réaliser à bonne dimension chez un accessoiriste auto.
Transformateur  711z5i10

_________________
Cordialement,
Jean-Paul (dit Polux)
Revenir en haut Aller en bas
https://www.clubitineo.net
jeani
ItiHyperActif
ItiHyperActif
jeani

Messages : 657
Date d'inscription : 10/10/2014
Age : 66
Localisation : SEINE MARITIME

Transformateur  Empty
MessageSujet: Re: Transformateur    Transformateur  Icon_minitimeVen 12 Nov 2021 - 16:18

Bjr
Plutôt du 50 carré même et la protection (fusible) qui va bien
Revenir en haut Aller en bas
l'aviateur
ItiTrèsActif
ItiTrèsActif
l'aviateur

Messages : 391
Date d'inscription : 01/09/2020
Age : 67
Localisation : St pantaleon de Larche 19 correze

Transformateur  Empty
MessageSujet: Re: Transformateur    Transformateur  Icon_minitimeVen 12 Nov 2021 - 16:32

et si il fait comme moi  Cool
tout le monde me disait que du 25 mm2 passer
par prudence j'ai mis du 50mm2 ( qui peut le moins peut le plus ) je peu te garantir j'ai fait tourne la cafetiere 1250w au max
( je fait plus de 10 tase de cafe d'affiler )
les cables n'ont jamais chauffer
de plus les convertisseur sont pourvu de sècuriter et se coupe a la moindre surchaufe ou quand les batterie arrive a la limite de décharge max
Revenir en haut Aller en bas
jeani
ItiHyperActif
ItiHyperActif
jeani

Messages : 657
Date d'inscription : 10/10/2014
Age : 66
Localisation : SEINE MARITIME

Transformateur  Empty
MessageSujet: Re: Transformateur    Transformateur  Icon_minitimeVen 12 Nov 2021 - 16:59

Bjr
Pour calculer la section des câbles

https://www.plaisance-pratique.com/calcul-de-la-section-des-cables
Revenir en haut Aller en bas
Polux
AdminIti
AdminIti
Polux

Messages : 15381
Date d'inscription : 06/02/2010
Age : 70
Localisation : Arlon - Belgique

Transformateur  Empty
MessageSujet: Re: Transformateur    Transformateur  Icon_minitimeVen 12 Nov 2021 - 18:34

J'ai un convertisseur 3000w chez moi en attente de montage dans le cc (en vue du montage d'une clim) et il est fourni avec deux câbles de 70 mm² d'une longueur de 59 cm...  Pour moi c'est ok car les batteries sont dans un coffre sous la banquette derrière le conducteur et le convertisseur est situé dans ce même coffre mais pour un raccordement plus long, il faudrait encore augmenter la section.

_________________
Cordialement,
Jean-Paul (dit Polux)
Revenir en haut Aller en bas
https://www.clubitineo.net
jeani
ItiHyperActif
ItiHyperActif
jeani

Messages : 657
Date d'inscription : 10/10/2014
Age : 66
Localisation : SEINE MARITIME

Transformateur  Empty
MessageSujet: Re: Transformateur    Transformateur  Icon_minitimeVen 12 Nov 2021 - 18:45

Tu va faire fonctionner une clim via un convertisseur de 3000w,tu a monté des lithium?
Sinon combien de temps pourra fonctionner la clim?
Quelle clim va tu monter?
De plus avec des puissances pareilles il te faut un sacré parc de batteries 3000w c'est énorme.
Revenir en haut Aller en bas


Transformateur

Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le forum des camping-cars ITINEO :: Le Forum :: Informatique, électronique, GPS, TV et nouvelles technologies (accès libre)-
