MessageSujet: MONTAGE ANTENNE WIFI   MONTAGE ANTENNE WIFI Icon_minitimeJeu 11 Fév 2010 - 20:02

Bonjour
voici la photo du montage de mon antenne wifi
avec une reception de 1 km
pres d un hotel ou mc do
connexion gratuite
j ai aussi une clé 3g en cas de problemes
voila 1 trou et le wifi partout

MONTAGE ANTENNE WIFI Antenn11
Revenir en haut Aller en bas
http://www.becquer.fr
Polux
AdminIti
AdminIti
Polux

Messages : 13397
Date d'inscription : 06/02/2010
Age : 67
Localisation : Arlon - Belgique

MONTAGE ANTENNE WIFI Empty
MessageSujet: Re: MONTAGE ANTENNE WIFI   MONTAGE ANTENNE WIFI Icon_minitimeVen 12 Fév 2010 - 21:35

Bonsoir,

Je suis un béotien dans le domaine de la WiFi, alors je vais poser une question qui va paraître idiote: Le câble de cette antenne se branche sur quoi ? port usb, autre clé ???

_________________
Cordialement,
Jean-Paul (dit Polux).
Revenir en haut Aller en bas
https://www.clubitineo.net
Océaline
GigaIti
GigaIti
Océaline

Messages : 2613
Date d'inscription : 09/02/2010
Age : 76
Localisation : Ile de France 77

MONTAGE ANTENNE WIFI Empty
MessageSujet: Re: MONTAGE ANTENNE WIFI   MONTAGE ANTENNE WIFI Icon_minitimeSam 13 Fév 2010 - 11:12

@Polux a écrit:
Bonsoir,

Je suis un béotien dans le domaine de la WiFi, alors je vais poser une question qui va paraître idiote: Le câble de cette antenne se branche sur quoi ? port usb, autre clé ???

ouais bonne question MONTAGE ANTENNE WIFI Icon_biggrin et j'en profites pour en rajouter une : au lieu de faire un trou ne peut-on en mettre une démontable qu'on mettrait par exemple sur le rétro ou sur un trépied ? MONTAGE ANTENNE WIFI Icon_scratch
Revenir en haut Aller en bas
http://1000et1grilles.actifforum.com/portal.forum
Polux
AdminIti
AdminIti
Polux

Messages : 13397
Date d'inscription : 06/02/2010
Age : 67
Localisation : Arlon - Belgique

MONTAGE ANTENNE WIFI Empty
MessageSujet: Re: MONTAGE ANTENNE WIFI   MONTAGE ANTENNE WIFI Icon_minitimeSam 13 Fév 2010 - 11:20

... Ouf, je ne suis pas le seul débutant dans ce domaine... MONTAGE ANTENNE WIFI Icon_wink
J'ai vu dans une discussion sur un autre forum (si, si, il y en a...!) des antennes à poser dans la baie de toît ou avec un socle aimanté pour tenir sur les surfaces métalliques.

Polux.
Revenir en haut Aller en bas
https://www.clubitineo.net
Océaline
GigaIti
GigaIti
Océaline

Messages : 2613
Date d'inscription : 09/02/2010
Age : 76
Localisation : Ile de France 77

MONTAGE ANTENNE WIFI Empty
MessageSujet: Re: MONTAGE ANTENNE WIFI   MONTAGE ANTENNE WIFI Icon_minitimeSam 13 Fév 2010 - 11:25

@Polux a écrit:
... Ouf, je ne suis pas le seul débutant dans ce domaine... MONTAGE ANTENNE WIFI Icon_wink

Polux.

je suis plus que débutante, je suis nulle MONTAGE ANTENNE WIFI Lol
Revenir en haut Aller en bas
http://1000et1grilles.actifforum.com/portal.forum
augras
GigaIti
GigaIti
augras

Messages : 2162
Date d'inscription : 08/02/2010

MONTAGE ANTENNE WIFI Empty
MessageSujet: Re: MONTAGE ANTENNE WIFI   MONTAGE ANTENNE WIFI Icon_minitimeSam 13 Fév 2010 - 12:27

Bonjour,

Avec une antenne wifi extérieure il faut la relier au pc/portable par un câble. Dans notre cas, le portable, il faut que celui-ci est un connecteur pour ce câble. Ce n'est jamais le cas ! Donc on achète une clé wifi usb qui a déjà une petite antenne que l'on peut retirer pour brancher le câble de notre antenne extérieure. Sur un ordinateur de bureau, dans le cas où il ne posssède pas la connection adéquate on met généralement une carte pci, un peu comme une carte son mais pour le wifi, avec le connecteur pour l'antenne.
Plus le câble entre l'antenne et l'ordinateur est long et plus il y a de perte du signal, mais dans notre cas ça ne doit pas avoir trop ,d'importance.

D'après la photo de notre ami, il s'agit d'une antenne omnidirectionnelle, donc dans toutes les directions à 360°, ce qui pour nous qui cherchons dans toutes les directions est très bien mais ça puissance donc ça portée s'en trouve réduite à l'horizontal et surtout verticalement.
Est-ce qu'il est possible de connaître la référence du matériel employé pour avoir une portée horizontale de 1Km ?
Merci,

Philippe
Revenir en haut Aller en bas
Mousquetaire54
KingIti
KingIti
Mousquetaire54

Messages : 5587
Date d'inscription : 10/02/2010
Age : 55
Localisation : CHENIERES

MONTAGE ANTENNE WIFI Empty
MessageSujet: Re: MONTAGE ANTENNE WIFI   MONTAGE ANTENNE WIFI Icon_minitimeDim 14 Fév 2010 - 10:16

antenne wifi en fibre 18 db
antenne wifi n'a pas besoin de plan de masse au contraire d'une antenne cb
le cable arrive en sma dans la cellule et je l a branche sur une clé avec reprise antenne
pour la clé 3g c'est bien occasionellement
déjà il y a le problème des ondes qui restent dans le CC et ce n'est pas bon
et de plus quand le fais de la 3g j'ai un problème avec la tnt
voila la portée viens bien sure aussi de la puissance du wifi qui emet
en moyenne 1000m avec essai de mc do syndicat initiative hotel zones free
voila
alain

Revenir en haut Aller en bas
http://www.becquer.fr
Mousquetaire54
KingIti
KingIti
Mousquetaire54

Messages : 5587
Date d'inscription : 10/02/2010
Age : 55
Localisation : CHENIERES

MONTAGE ANTENNE WIFI Empty
MessageSujet: Re: MONTAGE ANTENNE WIFI   MONTAGE ANTENNE WIFI Icon_minitimeDim 14 Fév 2010 - 11:23

l'antenne est placée en hauteur pour une meilleure reception
le haut de l antenne est a 3.20m
plus c'est haut
plus on capte
en puis c'est pas pour 1 trou et 4 vis
alain
Revenir en haut Aller en bas
http://www.becquer.fr
Mousquetaire54
KingIti
KingIti
Mousquetaire54

Messages : 5587
Date d'inscription : 10/02/2010
Age : 55
Localisation : CHENIERES

MONTAGE ANTENNE WIFI Empty
MessageSujet: Re: MONTAGE ANTENNE WIFI   MONTAGE ANTENNE WIFI Icon_minitimeLun 15 Mar 2010 - 16:48

Bonjour
je viens de passer avec une ALFA 2000 ( PRIX 40€ livrée )
commandée sur
http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=120539406704&ssPageName=STRK:MEWNX:IT

MONTAGE ANTENNE WIFI Url%5DMONTAGE ANTENNE WIFI Url%5DMONTAGE ANTENNE WIFI Url%5D

MONTAGE ANTENNE WIFI Url%5D
au prix de 40 € livré en 6 jours
avec une antenne adaptatrice 9 db offerte
pour ma part je l'ai branchée sur mon antenne omni externe et là
le pied réception et émission formidable, rien à dire

ALAIN
Revenir en haut Aller en bas
http://www.becquer.fr
augras
GigaIti
GigaIti
augras

Messages : 2162
Date d'inscription : 08/02/2010

MONTAGE ANTENNE WIFI Empty
MessageSujet: Re: MONTAGE ANTENNE WIFI   MONTAGE ANTENNE WIFI Icon_minitimeLun 15 Mar 2010 - 18:20

J'ai vu que la version 2000 existait. Mais la version 1000 a 2 fois plus de gain en réception (3db de plus) que la 2000 qui elle a deux fois plus de puissance en émission que la 1000. Et surtout la 1000 consomme 2 fois moins d'électricité (pas tout à fait en réalité) que la 2000. Comme c'est principalement la réception qui m'intéresse j'ai choisi la 1000.
Revenir en haut Aller en bas
Mousquetaire54
KingIti
KingIti
Mousquetaire54

Messages : 5587
Date d'inscription : 10/02/2010
Age : 55
Localisation : CHENIERES

MONTAGE ANTENNE WIFI Empty
MessageSujet: Re: MONTAGE ANTENNE WIFI   MONTAGE ANTENNE WIFI Icon_minitimeLun 15 Mar 2010 - 19:31

Bonjour Philippe
pour ce qui est de la consommation 2w au lieu de 1w
ce qui est insignifiant pour ma part
de l'autre côté un peu de technique
la bande où l'alfa 1000 est plus réceptrice par rapport à l'alfa 2000
est sur la bande B où il n'y a plus rien
la bande utilisée maintenant est la bande G
sur celle-ci la réception est identique 76 dbm
moi j'ai fais l'essai hier de l'alfa 2000 reçu en 6j
avec un wifi gratuit à plus de 500m
signal très bon et émission connecté à 1 mo
voilà
ALAIN
Revenir en haut Aller en bas
http://www.becquer.fr
augras
GigaIti
GigaIti
augras

Messages : 2162
Date d'inscription : 08/02/2010

MONTAGE ANTENNE WIFI Empty
MessageSujet: Re: MONTAGE ANTENNE WIFI   MONTAGE ANTENNE WIFI Icon_minitimeLun 15 Mar 2010 - 20:28

J'ai trouvé ça comme info sur les cartes alfa :
L'Alfa 1000 - Référence AWUSO 36H
fonctionne en WiFi b et g
sensibilité de réception -99dBm
émission 30dBm (1000 mW)

L'Alfa 500 - Référence AWUSO 50NH
fonctionne en WiFi a, b, g et n
sensibilité de réception -93dBm
émission 27 dBm (500 mW)


L'Alfa 2000 - Référence AWUSO 36NH
fonctionne en WiFi b, g et n
sensibilité de réception -92dBm
émission 33 dBm (2000 mW)

L'alfa 1000 fonctionne bien sur les bandes B et G et je n'ai pas trouvé d'info sur le fait que la sensibilité de réception était différente suivant la bande utilisée. J'ai délibérément choisie la 1000 à cause de cette sensibilité de réception bien supérieure aux deux autres ! Si ce n'est effectivement pas le cas il y a tromperie sur la marchandise. MONTAGE ANTENNE WIFI Icon_twisted
Revenir en haut Aller en bas
Mousquetaire54
KingIti
KingIti
Mousquetaire54

Messages : 5587
Date d'inscription : 10/02/2010
Age : 55
Localisation : CHENIERES

MONTAGE ANTENNE WIFI Empty
MessageSujet: Re: MONTAGE ANTENNE WIFI   MONTAGE ANTENNE WIFI Icon_minitimeLun 15 Mar 2010 - 20:33

Bonjour
regardes la sensibilité en bande g
et tu verras que la sensibilité est la même
pour l'alfa 1000 et alfa 2000
la bande utilisée en France est la G plus rien en B ou presque
ALAIN
Revenir en haut Aller en bas
http://www.becquer.fr
augras
GigaIti
GigaIti
augras

Messages : 2162
Date d'inscription : 08/02/2010

MONTAGE ANTENNE WIFI Empty
MessageSujet: Re: MONTAGE ANTENNE WIFI   MONTAGE ANTENNE WIFI Icon_minitimeLun 15 Mar 2010 - 20:37

où tu trouves la sensibilité par bande ? Moi je ne trouve pas !
Revenir en haut Aller en bas
Mousquetaire54
KingIti
KingIti
Mousquetaire54

Messages : 5587
Date d'inscription : 10/02/2010
Age : 55
Localisation : CHENIERES

MONTAGE ANTENNE WIFI Empty
MessageSujet: Re: MONTAGE ANTENNE WIFI   MONTAGE ANTENNE WIFI Icon_minitimeLun 15 Mar 2010 - 20:52

bonjour
voici les rapports de sensibilités

pour alfa 2000
11b: -92dBm
11g: -76dBm
11n: -73dBm@HT20 -70dBm@HT40

pour alfa 1000
11b: -99dBm
11g: -76dBm
11n: -73dBm

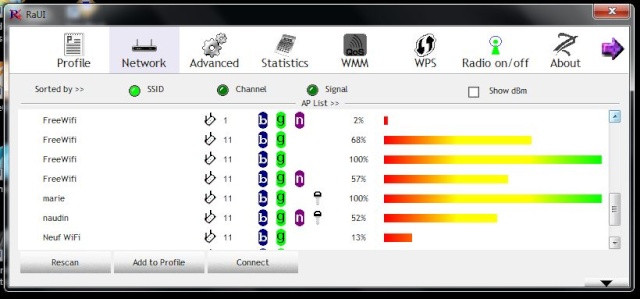

test réception alfa 2000

[img]MONTAGE ANTENNE WIFI Antenn22[/img]

[img]MONTAGE ANTENNE WIFI Alfa2014[/img]


et en plus prévu pour le wifi max et une antenne 9 db offerte
ALAIN
Revenir en haut Aller en bas
http://www.becquer.fr
augras
GigaIti
GigaIti
augras

Messages : 2162
Date d'inscription : 08/02/2010

MONTAGE ANTENNE WIFI Empty
MessageSujet: Re: MONTAGE ANTENNE WIFI   MONTAGE ANTENNE WIFI Icon_minitimeMar 16 Mar 2010 - 8:20

Je me suis fait avoir à l'insu de mon plein gré !

Tu as trouvé ces données où ?
Revenir en haut Aller en bas
Mousquetaire54
KingIti
KingIti
Mousquetaire54

Messages : 5587
Date d'inscription : 10/02/2010
Age : 55
Localisation : CHENIERES

MONTAGE ANTENNE WIFI Empty
MessageSujet: Re: MONTAGE ANTENNE WIFI   MONTAGE ANTENNE WIFI Icon_minitimeMar 16 Mar 2010 - 10:28

Bonjour,
sur les différents sites qui vendent cet appareil
http://cgi.ebay.fr/ALFA-NETWORK-AWUS036NH-2000mW-USB-W-LAN-9dBi-antenna_W0QQitemZ250592984198QQcmdZViewItemQQptZDE_Computer_Peripherie_Netzwerk?hash=item3a58817c86
juste pour info pas pour commander
http://cgi.ebay.fr/Alfa-Network-AWUS036H-1000mw-USB-RPSMA-antenna-RTL8187L_W0QQitemZ190377584284QQcmdZViewItemQQptZDE_Computer_Peripherie_Netzwerk?hash=item2c5363669c

alain
Revenir en haut Aller en bas
http://www.becquer.fr
augras
GigaIti
GigaIti
augras

Messages : 2162
Date d'inscription : 08/02/2010

MONTAGE ANTENNE WIFI Empty
MessageSujet: Re: MONTAGE ANTENNE WIFI   MONTAGE ANTENNE WIFI Icon_minitimeMar 16 Mar 2010 - 12:21

Autant pour moi : je me suis fait eu ! MONTAGE ANTENNE WIFI Icon_evil
Revenir en haut Aller en bas
Gnome



Messages : 5
Date d'inscription : 29/04/2010

MONTAGE ANTENNE WIFI Empty
MessageSujet: Re: MONTAGE ANTENNE WIFI   MONTAGE ANTENNE WIFI Icon_minitimeJeu 29 Avr 2010 - 8:57

Niveau antenne que faut il prendre de préférence ?
le maximum de dB ?
Revenir en haut Aller en bas
Mousquetaire54
KingIti
KingIti
Mousquetaire54

Messages : 5587
Date d'inscription : 10/02/2010
Age : 55
Localisation : CHENIERES

MONTAGE ANTENNE WIFI Empty
MessageSujet: Re: MONTAGE ANTENNE WIFI   MONTAGE ANTENNE WIFI Icon_minitimeJeu 29 Avr 2010 - 9:31

Bonjour
une antenne avec le maximum de db
c'est le rapport d'antenne au niveau de la perte
plus il y a de db moins il y a de perte
moi j ai une 9 db c est deja très bien

ALAIN
Revenir en haut Aller en bas
http://www.becquer.fr
Gnome



Messages : 5
Date d'inscription : 29/04/2010

MONTAGE ANTENNE WIFI Empty
MessageSujet: Re: MONTAGE ANTENNE WIFI   MONTAGE ANTENNE WIFI Icon_minitimeJeu 29 Avr 2010 - 11:43

un "Signal
Booster" 2.4GHz 30dBm (le boitier qu'on insert entre le recepteur et l'antenne) ca sert ?

pour le moment, je reste sur ton ALFA 2000 à laquelle je vais rajouter une antenne 2.4GHz 15dBi
SMA omnidirectionnelle.... (j'ai pas trouvé plus en omni lol)
Revenir en haut Aller en bas
Mousquetaire54
KingIti
KingIti
Mousquetaire54

Messages : 5587
Date d'inscription : 10/02/2010
Age : 55
Localisation : CHENIERES

MONTAGE ANTENNE WIFI Empty
MessageSujet: Re: MONTAGE ANTENNE WIFI   MONTAGE ANTENNE WIFI Icon_minitimeJeu 29 Avr 2010 - 21:59

Bonjour
tu sais en omni c'est très bon

ALAIN
Revenir en haut Aller en bas
http://www.becquer.fr
Gnome



Messages : 5
Date d'inscription : 29/04/2010

MONTAGE ANTENNE WIFI Empty
MessageSujet: Re: MONTAGE ANTENNE WIFI   MONTAGE ANTENNE WIFI Icon_minitimeVen 30 Avr 2010 - 6:59

Si j'ai bien compris, une antenne omni directionnelle même avec un gain plus faible (j'ai trouvé des directionnelles de 20dB) sont à privilégier pour les installation mobiles si on ne veut pas devoir allez tourner son antenne tout le temps
Revenir en haut Aller en bas
augras
GigaIti
GigaIti
augras

Messages : 2162
Date d'inscription : 08/02/2010

MONTAGE ANTENNE WIFI Empty
MessageSujet: Re: MONTAGE ANTENNE WIFI   MONTAGE ANTENNE WIFI Icon_minitimeVen 30 Avr 2010 - 14:40

C'est tout à fait ça !
Revenir en haut Aller en bas
Polux
AdminIti
AdminIti
Polux

Messages : 13397
Date d'inscription : 06/02/2010
Age : 67
Localisation : Arlon - Belgique

MONTAGE ANTENNE WIFI Empty
MessageSujet: Re: MONTAGE ANTENNE WIFI   MONTAGE ANTENNE WIFI Icon_minitimeJeu 27 Mai 2010 - 0:00

Bonsoir à tous,

J'ai récupéré l'usage de ma carte intégrée WiFi.
Lors du we de Pentecôte, j'ai testé les connexions. Souvent j'avais plusieurs spots accessibles. Le hic, c'est qu'ils étaient systématiquement protégés. On m'avait dit qu'en France, comme les abonnements sont souvent en volume illimité, l'accès n'était pas toujours protégé. C'est pas vraiment vrai, on dirait...

_________________
Cordialement,
Jean-Paul (dit Polux).
Revenir en haut Aller en bas
https://www.clubitineo.net


MONTAGE ANTENNE WIFI

Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUM CLUB ITINEO :: Le Forum :: Informatique, électronique, GPS, TV et nouvelles technologies (accès libre)-
